二极管的电极与符号

2020/08/06 | 作者: 广州科誉 | 查看: | 评论: 0 | 来源: 科誉变频器维修培训学校,变频器维修包学会

分享到:

二极管的电极与符号

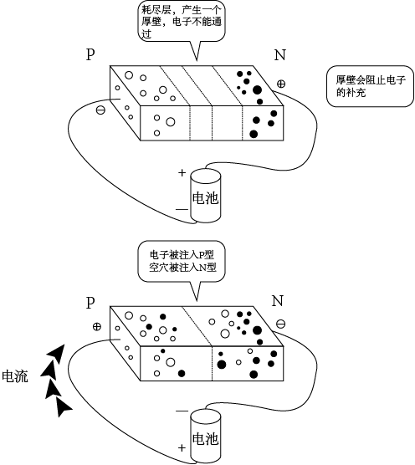

上节课了解到,给PN结一个反向电压,会使耗尽层更厚,从而阻碍了电子的补充。在此状态下,加载的电压不能使电流流通。给PN结一个正向电压,耗尽层的幅度变窄,P区的空穴与N区的电子能够自由移动,只要稍微加大电压就能形成非常大的电流。

图片 1.png

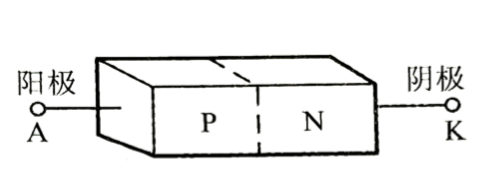

二极管就是由一个PN结加上相应的电极引线及管壳封装而成的。二极管的结合部分用锗、硅等制作,二极管有两个电极,由P区引出的电极是正极,又叫阳极;由N区引出的电极是负极,又叫阴极。


二极管符号如图所示:三角箭头方向表示正向电流的方向,电流方向与箭头方向一致,二极管的文字符号用VD表示。

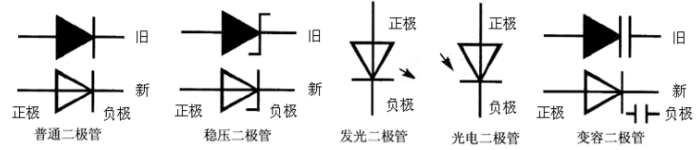

其他类型的二极管符号表示(常用二极管类型请看往期):


下一节,广州科誉电子分享二极管的数据参数,关注我们会不定期发送一些维修小技巧哦。

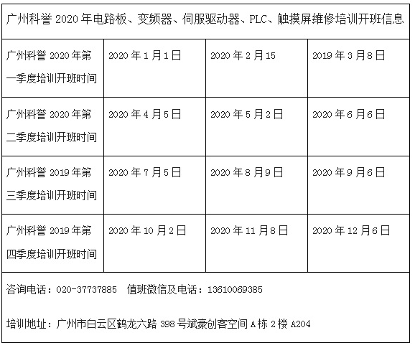

有很多想到广州科誉参加学习的朋友在学习时间安排上存在一定困难,收到建议广州科誉把2020年全年的电路板维修技术培训开班时间、变频器维修技术培训开班时间制定一个计划在科誉官网公布,方便他们合理安排学习时间前来学习,广州科誉虚心接受朋友们提出的建议,现将2020年全年的电路板维修技术培训开班时间、变频器维修技术培训开班时间安排列表如下:
