ABB变频器380V电源进线端子烧熔原因分析与维修

2021/04/28 | 作者: 广州科誉 | 查看: | 评论: 0 | 来源: 科誉变频器维修培训学校,变频器维修包学会

分享到:

 ABB变频器380V电源进线端子烧熔原因分析与维修

前日,广西桂林一位从事变频器维修的朋友,遇到一个ABB变频器在使用中出现380V交流电源进线端子U1V1烧熔的故障,烧熔情况请参看图,他对导致此故障的原因很迷茫,于是添加了广州科誉的变频器维修技术交流微信,请求广州科誉帮他分析ABB变频器380V电源进线端子烧熔的故障原因。为让更多朋友了解导致这一故障的原因和维修方法,广州科誉编写了ABB变频器380V电源进线端子烧熔原因分析与维修一文,朋友们阅读时如存在疑问可以和广州科誉一起交流探讨。


ABB变频器380V电源进线端子烧熔原因分析

从图片中U1V1接线端子中所接导线烧熔的痕迹来看,接到V1接线端子的接线已烧熔!说明只有电路中出现及其严重的过电流情况时才会导致这种情况的出现,针对这一情况广州科誉认为首先要分析是什么元件导致的电流过大!找到导致电流过大的原因也就找到故障点咯!

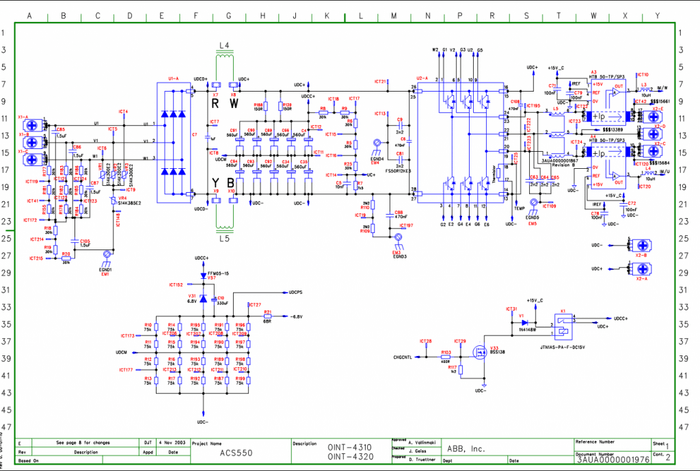

根据ABB变频器的电路原理图中的电路原理分析,导致ABB变频器380V电源进线端子U1V1电流过大的原因由以下几点:1、并接在380V电源进线U1V1之间的两个压敏电阻VR3/VR2出现过瞬间短路,使U1V1出现短路,接在上方的空气开关未能及时跳闸,U1V1短路时产生巨大的电流导致接在U1V1上的导线烧熔。2、整流模块中接在U1V1之间的两个二极管击穿,使U1V1出现短路,接在上方的空气开关未能及时跳闸,U1V1短路时产生巨大的电流导致接在U1V1上的导线烧熔。3、并接在整流模块正负极间的IGBT模块出现击穿短路或的情况,产生巨大的电流导致U1V1上的导线烧熔。4、开关电源中的开关管漏源极击穿短路,产生巨大的电流导致U1V1上的导线烧熔。广州科誉工业电路板、变频器维修技术培训,将于202152日上午9:00准时开新班,主要学习工业电路板、变频器、PLC、伺服驱动器的维修技术。一次交费学会为止,不用担心学不会。咨询电话020-37737885.



ABB变频器380V电源进线端子烧熔维修思路与维修方法

1、检测380V电源进线U1V1之间并接的压敏电阻是否损坏

用万用表的电阻档检测VR3VR2的电阻值,正常时应为无穷大。如果检测时电阻值为零时则说明被检测的压敏电阻已损坏,采用同型号同规格的压敏电阻更换即可。

2、检测整流模块是否存在击穿的情况

用万用表的R X 100档分别检测接线线端子U+端与U1V1W1端子的正反向电阻,U-U1V1W1端子的正反向电阻,正常时U+端分别对U1V1W1端子的正向电阻有几十千欧的电阻,U+端分别对U1V1W1端子的反向电阻应为无穷大。U-U1V1W1端子的正向电阻应有几十千欧的电阻值,U-U1V1W1端子的反向电阻应为无穷大。如果所测的反向电阻为零或有很小的电阻值,说明整流模块中的二极管有击穿或严重漏电的情况,采用同型号同规格的整流桥更换即可。广州科誉第169期工业电路板、变频器维修技术培训,将于202152日上午9:00准时开新班,第170期将于202166日开班。主要学习工业电路板、变频器、PLC、伺服驱动器的维修技术。一次交费学会为止,不用担心学不会。咨询电话020-37737885.

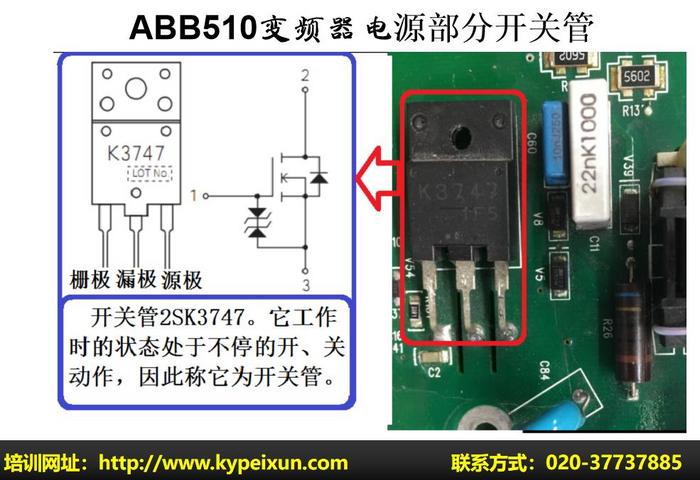

3、检测开关电源中开关有没击穿

用万用表的R X 10档检测开关管漏极与源极之间的正反向电阻值,正常时黑表笔接源极红表笔接漏极应有几百欧的电阻值,红表笔接源极黑表笔接漏极所测电阻值应为无穷大。

如果检测到开关电源中开关管的漏极与源极的正反向电阻都为零时,说明开关的漏源极已经击穿,采用同型号同规格的开关管更换即可。广州科誉第169期工业电路板、变频器维修技术培训,将于202152日上午9:00准时开新班,第170期将于202166日开班。主要学习工业电路板、变频器、PLC、伺服驱动器的维修技术。一次交费学会为止,不用担心学不会。咨询电话020-37737885.


4、检测IGBT模块是否存在击穿的情况

用万用表的电阻档分别检测U+端与U2V2W3端子的正反向电阻,正常时U+端分别对U2V2W2端子的正向电阻有几十千欧的电阻,U+端分别对U2V2W2端子的反向电阻应为无穷大。

用万用表的电阻档分别检测U-端与U2V2W3端子的正反向电阻,正常时U-端分别对U2V2W2端子的正向电阻有几十千欧的电阻,U+端分别对U2V2W2端子的反向电阻应为无穷大。


如果所测的反向电阻为零或有很小的电阻值,说明IGBT模块中的有击穿或严重漏电的情况,采用同型号同规格的IGBT模块更换即可。

通过上述检查和维修,就能将ABB变频器380V电源进线端子烧熔的故障修复了。
