西门子变频器F0003故障维修方法

2023/05/06 | 作者: 广州科誉 | 查看: | 评论: 0 | 来源: 科誉变频器维修培训学校,变频器维修包学会

西门子430-11KW变频器在正常使用过程中突然停止运行，操作面板显示F0003故障码。按下操作面板上的复位键、故障可以清掉，再次启动变频器时又会报F0003故障码，变频器无法运行出现故障！下面广州科誉就这一故障的维修经验和朋友们分享，不足之处敬请朋友们指正。

西门子430-11KW变频器故障现象。广州科誉变频器维修培训中心的工程师给变频器上电后，用导线短接I/O电路板上的5和9接线端子，启动变频器时，变频器刚启动就报F0003故障码，按下变频器操作面板上的复位键，故障可以消除，但再次启动变频器时又会出F0003故障码，变频器不能正常运行。

F0003变频器欠电压故障分析。西门子430-11KW变频器出F0003故障码，厂家给的故障解释是欠电压故障，导致该故障的原因有两条：一是供电电源故障。 二是冲击负载超过了规定的限定值。厂家给的故障分析都是变频器以外的原因，并没有指出变频器内部是哪部分电路出现问题而引发F0003故障码出现。广州科誉变频器维修培训中心的工程师根据变频器各部分电路的功能，判断可能变频器内部电源电路或直流母线电压检测及处理电路存在问题，因此针对F0003故障（欠电压）故障，我们应重点检查：1.变频器内的电源电路（主要是整流滤波、充电继电器电路）；2.直流母线电压检测及处理电路。

F0003变频器欠电压故障维修方法。广州科誉变频器维修培训中心的工程师根据故障原因分析采用以下方法进行检查：

1. 给变频器加上正常的380V三相电源，依然出F0003故障码，排除了厂家说的由于电源供电所导致的这条因素。

2. 用万用表检测直流电压档检测DC+与DC-两端的直流电压，有510V的直流电压，说明整流、滤波、电路是正常的。

3. 上电后能听到充电继电器清脆的吸合声，且DC+与DC-两端的直流电压有510V的直流电压，说明充电机器电路也是正常的。

在操作面板进入r0026菜单，查看变频器检测出的直流回路电压值，显示结果只有210V的电压，说明欠电压是由变频器的直流母线电压检测电路及处理电路引起的，因此广州科誉变频器维修培训中心的工程师将引起欠电压故障的原因锁定在直流母线电压检测电路及处理电路。朋友们如果想学习变频器、电路板、PLC维修技术，可以咨询广州科誉喔。

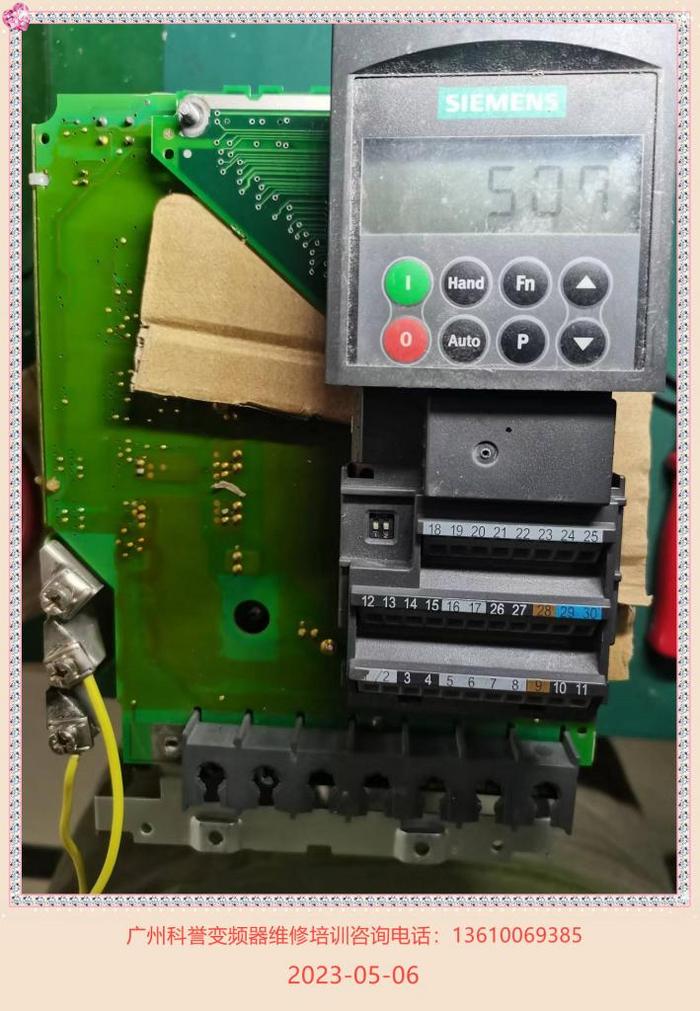

5. 随对直流母线电压检测电路及处理电路展开检修，检测检测电路中LM358集成运算放大器输出脚的直流电压正常值应为5V，实际检测值只有2V，怀疑LM358集成运算放大器，更换一只好的LM358集成运算放大器，检查确认无误后将各电路板装好，确认无误后开机，在操作面板进入r0026菜单，查看变频器检测出的直流回路电压值，显示507V的电压，证实欠电压故障是由于LM358集成运算放大器引起的。朋友们如果想学习变频器、电路板、PLC维修技术，可以咨询广州科誉喔。

F0003变频器欠电压故障维修总结。广州科誉变频器维修培训中心的工程师通过对欠电压故障的检修，总结经验出以下经验：我们在维修变频器的故障时，首先要先观察变频器的故障现象，然后根据变频器展现的故障现象结合变频器的工作原理，对引起变频器故障现象的原因进行分析，列举出导致该故障的原因，在针对列举的故障原因采用压缩法逐一检查排除，直至查出损坏的电子元件，然后加以更换，就能够将变频器故障排除咯。朋友们如果想学习变频器、电路板、PLC维修技术，可以咨询广州科誉喔，近期将于6月4日、7月2日开班，一次交费学会为止，学习时间不限制喔。

以上就是广州科誉变频器维修培训中心的工程师对西门子MM430-11KW变频器欠电压故障维修的经验分享，有不足之处敬请朋友们指正。
