通力电梯V3F25变频器结构组成及各部分功能详解

2021/07/19 | 作者: 广州科誉 | 查看: | 评论: 0 | 来源: 科誉变频器维修培训学校,变频器维修包学会

分享到:

   通力电梯V3F25变频器是通力电梯中核心的电气控制部件之一,它的主要作用是接受电梯主板LCECPU电路板发送过来的运行指令,拖动电梯曳引电动机MAX10按照设定的运行曲线运行。由于通力电梯V3F25变频器工作在高电压大电流的工况下,它是电梯电气控制系统中的故障比例比较高的器件,下面广州科誉变频器维修培训中心给朋友们讲解一下通力电梯V3F25变频器结构组成及控制原理,希望能对朋友们有所帮助。

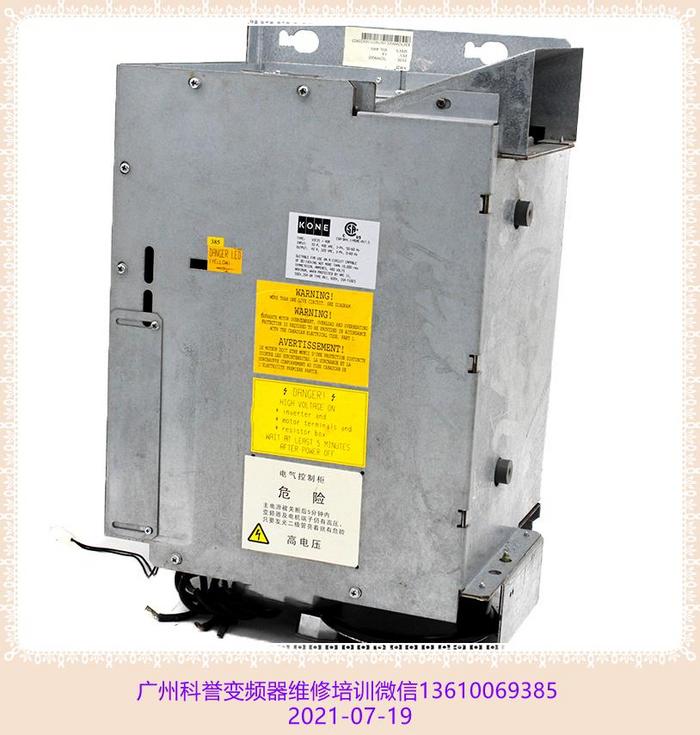

通力电梯V3F25变频器是一款专用变频器,主要用在电梯运行速度1米至2.5米每秒、载重量在1000KG5000KG的电梯中,它的平层精度高达±5毫米。它的实物图片请看下图。


 通力电梯V3F25变频器内部结构组成及各部分的功用如下:

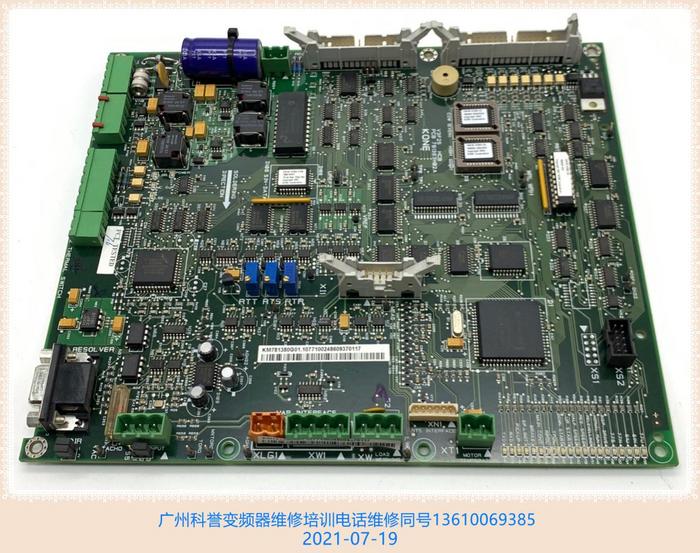

HCB动作控制板,厂家称它为A1板,业界称为变频器主控制板。主控制板(HCB)的作用是接受电梯主控制板(LCECPU)发送过的运行指令,并对所接收的运行指令进行分析判断,发出上行或下行的指令给逆变板(A2电路板),并实时监督逆变电路板运行时的温度、速度、运行电流、输出电压等情况。在HCB动作控制板上,有很多发光二极管,用来指示变频器运行时的一些情况,电梯维修人员通过观察指示灯的指示情况,可以方便的判断分析故障部位及原因。HCB动作控制板请看下图:

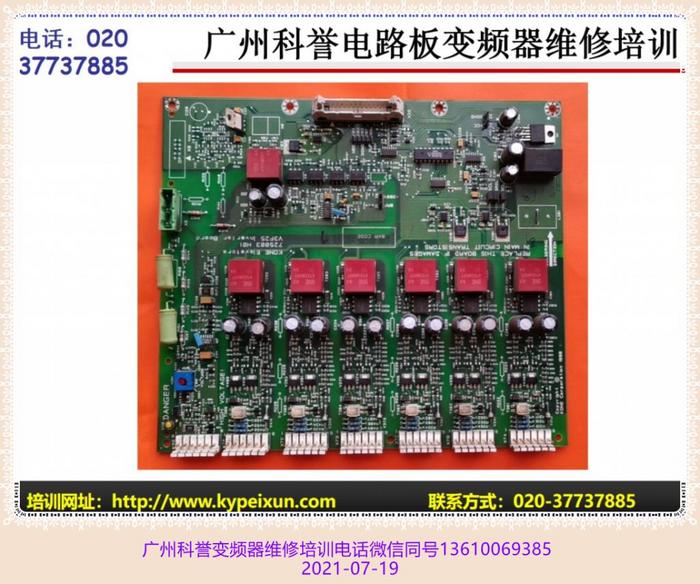

IGBT模块控制板,厂家称为A2电路板,变频器维修届称为电源驱动电路板。IGBT模块控制板的主要作用是接受HCB主电路板发送过来的六路脉冲,并对六路脉冲进行电压、电流放大,控制六个大功率IGBT管的导通与截止的次序。当电梯需要停止运行时,接受主板发送过来停止指令,驱动触发制动单元,保证电梯能够精准执行停车。IGBT模块控制板请看下图。

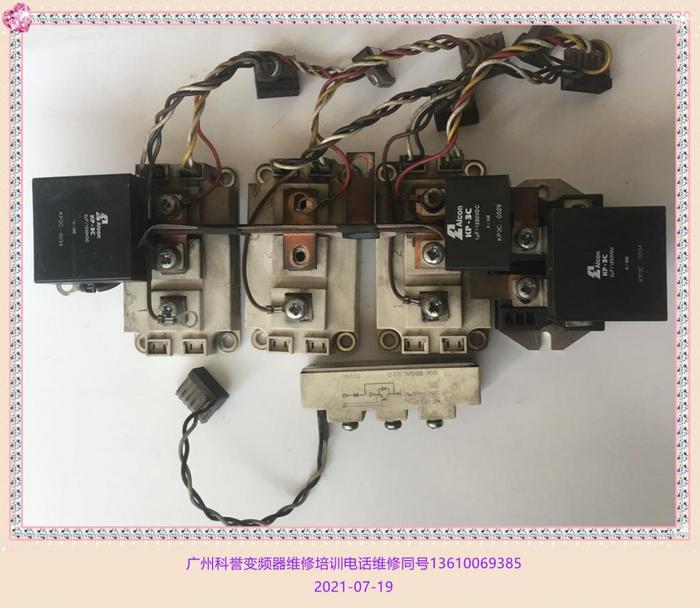

   整流滤波及逆变单元。通力电梯V3F25变频器采用了一块三相整流桥模块,用以把三相380VAC电源整流为直流,再经过两只耐压为450V容量为2200μF的大电容进行滤波完成将交流电转变为530V直流电的过程。用了3个大功率IGBT模块作为逆变单元,负责执行逆变模块控制电路板发送过来的触发脉冲,完成将直流电转变为交流电的功能。同时用了一只IGBT模块,作为制动刹车时控制制动电阻接通时的电子开关。 朋友们在技术方面有什么疑问可以添加广州科誉的微信13610069385与科誉的工程师交流探讨技术方面的问题。广州科誉工业电路板变频器的维修技术培训将于202181日开班,我们与每个学员签署学会为止、学完后免费提供3年技术支持的合同,要学习的朋友赶快联系科誉吧!报名热线020-37737885. 整流逆变单元请看下图。

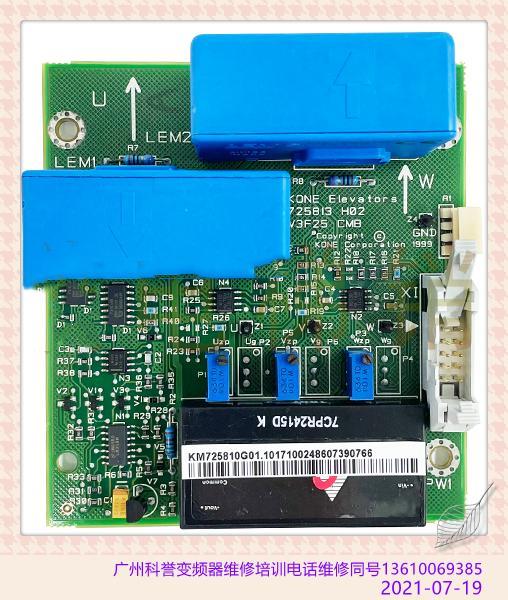

电压电流检测电路板。在通力电梯V3F25变频器中,用了一块电流检测电路板,用以检测V3F25变频器在工作时输出给曳引电机的三相输出电压有没存在缺相、三相电流是否平衡、是否存在过电流的情况,及时将检测到的运行电压、运行电流情况反馈给HCB运动控制板。电压电流检测电路板请看下图。


       以上广州科誉给朋友们讲解通力电梯V3F25变频器的结构组成及各部分的功能,朋友们如果想学习电路板维修技术、变频器维修技术,您可以联系科誉客服,最近将于2021年8月1日开班,欢迎前来学习。
