1.  电容器

电容器是我们非常熟悉的元件,在很多电路中使用。其基本结构包括电介质和夹住介质的电极。

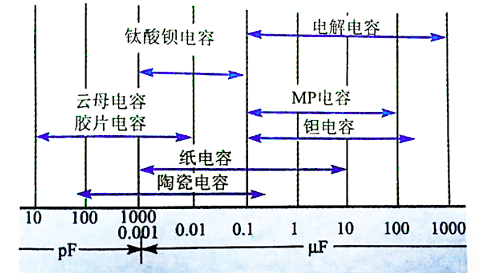

如果对电容器从其结构加以分类则如表1所示，容量如图1所示。在收音机和电视机中,巧妙地利用了电容器不能通过直流、但可以通过交流的性质。



零部件名称	在晶体管电路中的功能（主要作用）
电容器	1.作为电容 2.偏置电容（直流屏蔽） 3.滤波器 4.振荡电路 5.脉冲发生电路，积分电路
电阻器	限制电流 分压 分流



种类	特征
薄膜电容	以聚丙烯为电介质，金属箔为电极
陶瓷电容	将钛酸钡等圆板以银电极侧夹而成
钽电容	将钽电解液化后制成被膜,然后往上附着二氧化锰
纸电容	用薄纸作为电介质，再用金属箔卷成滚筒状
MP电容	在真空中对铝通电使其在高温下蒸发并附着于电容纸上,这种纸称为金属化纸。以金属化纸为电极的纸电容称作MP电容
云母电容	用云母板作为电介质,与金属箔交替重叠制成的电容器。用于高频交流电路
电解电容	利用化学反应，其特征是绝缘被膜薄、单位电极的容量大





2. 电阻器

和电容器一样,电阻器也是常用的元件。电子电路中常在磁棒支撑体表面涂敷电阻材料作为电阻。

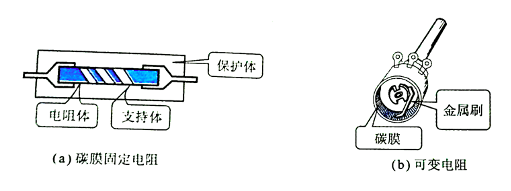

电阻的种类及特征如表1所示,其结构如所示。

注意事项:选择电阻时，不仅要注意电阻值，而且要注意其容许电流也是非常重要的。即使是同样的电阻值,因电阻线的粗细、电阻器结构的不同，可流通的电流(容许电流)也会有差异。使用时必须考虑电路的电流,选择的电阻的容许电流必须大于此电流值。



种类	特征
碳膜固定电阻	凹槽使电流的通道变为线圈状，可以通过改变长度获得任意电阻值
金属膜电阻	具有在磁材料底盘上蒸镀电阻合金的结构，温度变化小
绕线电阻	碳膜类电阻不能做到大功率和高精度，因此用电阻线绕成,但很难做到大电阻值
旋转型可变电阻	多为在酚醛树脂的底板上涂敷碳膜，然后装上滑动金属刷制成
