对讲机的工作原理

2020/09/10 | 作者: 广州科誉 | 查看: | 评论: 0 | 来源: 科誉变频器维修培训学校,变频器维修包学会

分享到:

对讲机的结构

对讲机是一种是一种能使不同场所的2个人进行通话的装置(例如门口与客厅、房间与客厅)。实现此功能的支柱,就是前面所介绍的放大器。

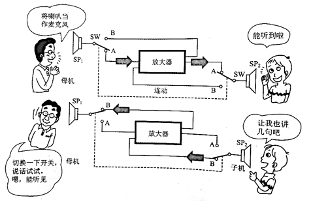

工作时,将主机的联动开关切换到A,从主机对子机讲话。接下来,要从主机听子机的回答时,将开关切换到B。这样,对着子机话筒(以扬声器代用)所讲的话就会被传递到主机。


不管是从主机讲话还是从子机讲话,此时的输入信号总是由主机一侧的输入端输入,由子机的输出端输出。而这正是使用联动开关的原因。

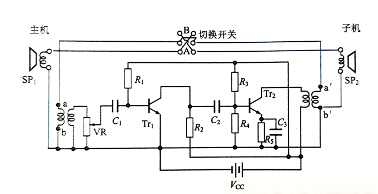

对讲机是一种低频放大器的应用,其实际的电路与连接如图

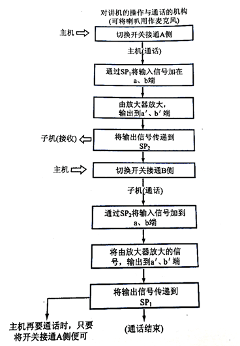

操作如图所示,说明如下:

(1)对着SP1说话时,输入信号被加载到a、b端(事先将开关切换到A侧)。

(2)输入信号经Tr1、Tr2放大后,出现于a'、b'端。然后被加载到SP2。

(3)从SP2的通话先将开关切换到B侧,然后再进行。

(4)从SP2输入的信号同样被加载到a、b端,然后出现于a'、b’端。在电路图上跟踪一下的话,可知被输出到了SP1。SP1→SP2 和SP2→SP1均为低频放大。
