调制你真的了解吗?

2020/09/17 | 作者: 广州科誉 | 查看: | 评论: 0 | 来源: 科誉变频器维修培训学校,变频器维修包学会

分享到:

调制的种类

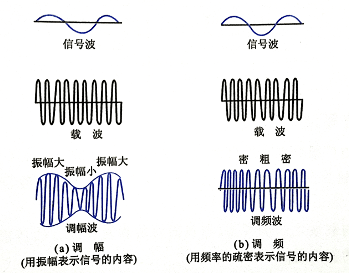

调制利用载波所具有的性质对信号波进行变形。代表性的调制方法有以下两种(参见图):



(1)振幅调制( Amplitude Modulation) :缩写为AM,调幅。



(2)频率调制(Frequency Modulation) :缩写为FM,调频。



调幅是根据信号波来改变载波振幅的调制方式。调频是根据信号波来改变载波所具有的频率。




除此以外,还有根据信号波改变载波相位的相位调制(PM)方式,根据信号波改变脉冲序列形状的脉冲编码调制(PCM)等方式。

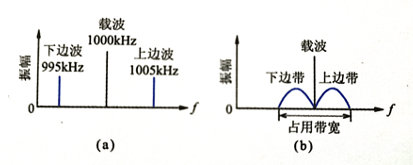

下面,我们来分析一下用5000Hz的信号波对1000kHz的载波进行调幅时得到的频率成分,其结果如图(a)所示。






但是,通常信号波不会是单一的频率,如声音、音乐等都具有一定的频带宽度。对具有带宽的信号波进行调幅后的结果如图 (b)所示。



图中以载波为中心,在上下部分形成了称作上边带、下边带的边频带。因此,在载波成分中不含有信号波的成分,信号波被包含在上下边频带中,载波只起搬运信号成分的作用。



上下边频带所占有的频带称为占用频带宽度,如表所示。



从空中无数的电波中的过程选择所期望的广播电台的电波就是选择载波。

广播种类

占用频带

无线电(AM)

15kHz

无线电(FM0

200k

电视(AM,FM)

6MHz
