脉冲的定义

2020/10/04 | 作者: 广州科誉 | 查看: | 评论: 0 | 来源: 科誉变频器维修培训学校,变频器维修包学会

分享到:

脉冲的定义

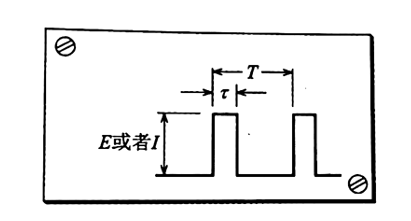

在电气领域中,脉冲意味持续时间非常短、冲击性的电压或电流。虽统称为脉冲,但其种类非常多。其中,最基本的脉冲就是图中所示的矩形波脉冲。E或I称作振幅,τ称作脉冲宽度,T称作脉冲周期,1/T称作重复频率。



矩形波脉冲是众多脉冲中最理想的脉冲,上升与下降都是瞬间性的。



另外,脉冲波形虽然有自己的特征,但其二态性的因素具有更深远的意义,比如可以将有无波形对应为1或0而加以利用。另外,脉冲波形本身的情形与脉冲的个数及输入时机均可加以利用。

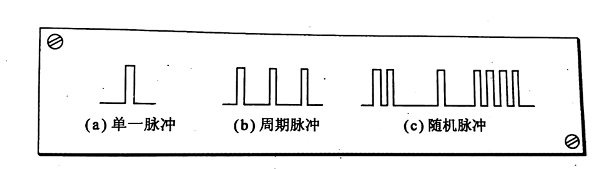

脉冲当中有单个的脉冲,也有同样波形周期性地重复再现的脉冲。前者称为单一脉冲,后者称为周期脉冲脉冲序列

脉冲的性质是,它不像正弦波那样随时间而发生连续的变化(参见图)



下面来列举我们周围存在的脉冲。



1.脉搏

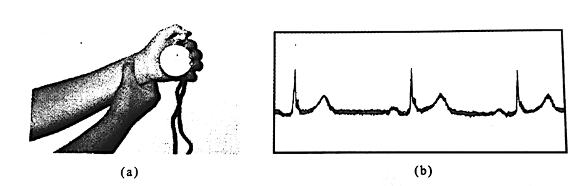

图列出的脉搏可以说是脉冲一词的词源。通常,每分钟由心脏向血管输送70~80次血液。其形态恰好就与持续时间非常短、冲击性等相符。图(b)显示的是心脏搏动的心电图,是种脉冲的波形。



2.电话

图显示的是拨盘式的电话,它也利用了脉冲。



就如向对方打电话时必须先拨号。将手指伸进拨号孔,拨到需要的位置,则在拨盘返回原位时,电话机内部电路中流通的电流通、断了一定的次数。

图显示了上述情形,我们把这类脉冲称为脉动(impulse)。交换机通过对此脉冲计数来呼叫对方。

如果为了想要快一些拨通电话而用手指强行回拨拨号盘,则会造成号码与脉冲个数的不一致,或使脉冲的通断间隔时间紊乱,所以不应该这样做。



3. 电视机

还有的是成为生活必需品的电视机,可以说脉冲在这里起着主角的作用,它被巧妙地利用。

电视机的帧输出电路的波形,它也属于脉冲。



以上,为了使读者了解脉冲的概念,列举了不同形态的脉冲。除此之外,脉冲还被广泛应用于计数装置、电子计算机、鱼群探测仪、使用显像管的电子设备、卫星通讯等领域。



脉冲存在着很多很多的种类,广义上甚至可以认为除了正弦波以外,其他波形都可以看作脉冲。各类脉冲之间共通的性质就是都为周期非常短的波形。

图片 1.png
