使用二极管的开关电路



在逻辑电路中,二极管、晶体管等半导体器件也被用来作为开关元件,发挥着很大的作用。因为没有接点,所以被称作无接点继电器



作为逻辑元件的二极管只需要微弱的电流就能工作,因为没有机械动作,所以无接触点磨损,几乎不消耗电功率。因此它的使用寿命也很长,是一种被广泛使用的优秀逻辑元件。

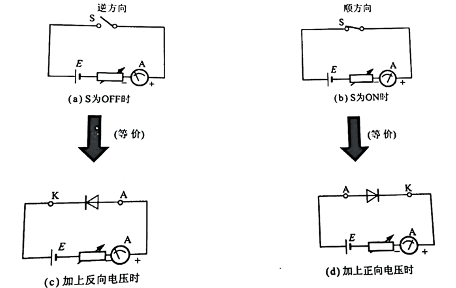

本节介绍二极管的开关动作,分析研究它作为逻辑元件是怎样应用的。开关与二极管的关系如图所示。




本节来讨论二极管OR电路。

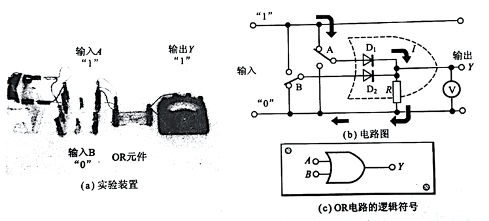

其工作电路如图所示。



只要输入A、B的其中有一方为“1”电平时,电流I通过“1"→A→二极管D1→电阻R→“0”的路径流过。这时电压表的指示为输出端Y的电压,即电阻R两端的电压降R X I(V)。因二极管的内阻(正向)而产生的电压降可以忽略不计,因此,电压表的指针偏转为“1”电平。



输入A、B都为“0"电平,即输入A、B的开关都倒向“0”侧,输入电压为“0”时,电压表的指针指在“0"电平。

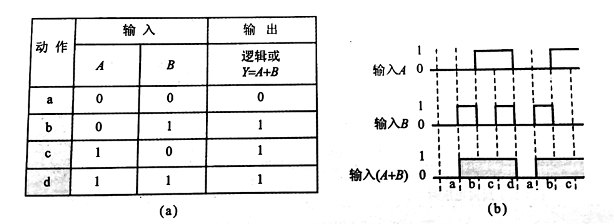

图(a)归纳了输入A、B与输出状态的真值表,图(b)为其时序图。由图可见这形成了一个与开关电路相同的逻辑或,即OR电路
