整流电路

2020/10/29 | 作者: 广州科誉 | 查看: | 评论: 0 | 来源: 科誉变频器维修培训学校,变频器维修包学会

分享到:

由交流得到直流的电路,有各种各样的类型。对单相交流电源进行整流的代表性的电路主要有以下几种:



1.半波整流电路

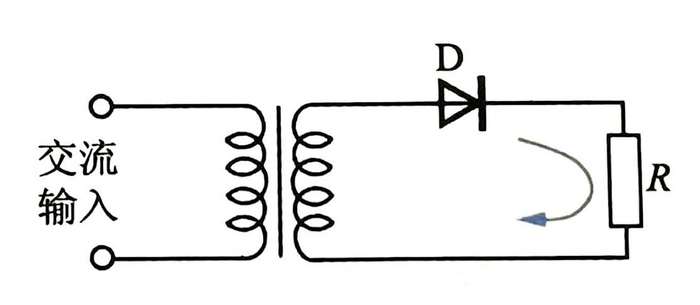

如图所示,半波整流电路是使用单个整流元件进行整流的电路。


加上交流电压后,交流只有半个周期能够引起与二极管箭头方向一致的电流。这种电路称作半波整流电路。虽然电路简单但波动成分多,而且变压器中一直只有相同方向的电流流过,因此就会产生直流磁化这种不良的现象,而且波形特性也不好,所以不常用作整流电路。



2.全波整流电路



全波整流电路是在半波整流方式下,对剩下的半个周期的波形进一步进行整流的电路,有中心抽头型桥型两种。



(1)   中心抽头型。

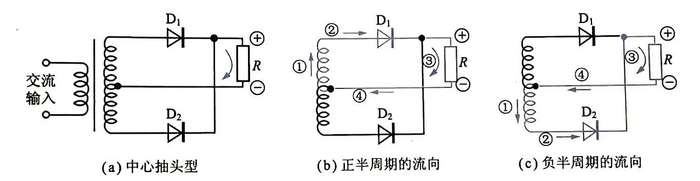

如图(a)所示,使用2个整流元件,为了能在交流的正半周期与负半周期都能整流,从变压器次级线圈的中心引出抽头构成电路。


这样,交流电流通过正半周如图(b)、负半周如图(c)的①~④所示的路径,负载电阻中总有同一方向的整流电流流过。此时,由于黑色线条部分的元件加的是反向电压,所以没有电流流过。



与半波整流相比,波动成分减少,而且变压器中的直流成分交互流过,所以不会发生直流磁化的现象,并且波形特性比较好,所以被广泛地应用为整流电路。



(2)   桥型。

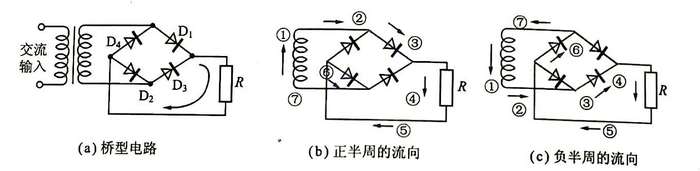

使用4个整流元件,构成如图所示的桥式连接整流电路。


从图(b)、(c)所示的电流流向可见,无论在交流的正半周还是负半周,负载R中流过的一直是同一方向的电流。



这时,由图(a)可知,黑色线条部分的整流元件,因为加的是反向电压,所以没有电流流过。



桥型整流电路不需要从变压器引出中心抽头,所以变压器的次级电压与中心抽头型相比只需一半就可以了,并且特性也比较好,所以作为整流电路得到了广泛的应用。
