一．利用电感的频响特性



上一节讲到整流波形中的阴影部分可以利用电容的充放电作用来填补，利用电容的充放电作用，能得到非常接近于直流的波形，但从图(a)可以看出，与直流波形相比还是有凹凸部分存在。



这种凹凸部分的波动就是交沉成分，可以巧妙地利用电感的频响特性除去它。



电感所具有的交流电抗可以用X_L =2πfL表示，与频率成正比例增加。将电感如图(b)那样串联接入电路中，可以阳止交流成分，只让频率近似为0的直流成分通过，这种电感称作扼流圈，一般使用电感系数为10~ 30H左右的扼流圈。



二．滤波电路的种类



因为只用整流元件整流是得不到直流的，所以在整流元件后加上了滤波电路。此电路的元件使用前而所介绍的电容和电感，将输出波形转换为直流。根据这两种元件的组合方式的不同，可以构成下列不同类型的滤波电路。

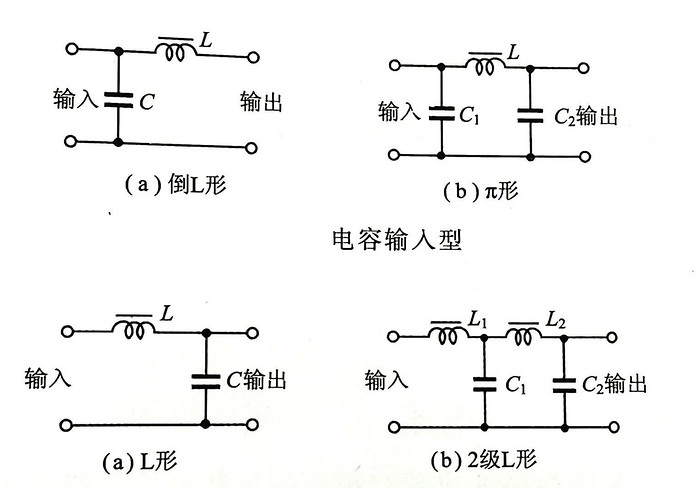

在整流元件的后面紧跟电容而得到的是图中所示的电容输入型滤波电路，紧跟扼流圈而得到的是图中所示的扼流圈输入型滤波电路。



图中所示的是对电容输入型和扼流圈输入型滤波电路在相同的交流电压下进行整流，并从相同的负载上取得直流电压的条件下，通过实验测试后得到的特性曲线。



从图中可以看出，两种滤波电路具有以下特点。



1.直流输出电压的大小



因为曲线①始终位于曲线②的上方,所以电容输入型可以获得比扼流圈输入型更高的直流电压。



2. 直流输出电压的变动



因为由线②倾斜得比较缓慢，扼流圈输入型的电压变动较小。但这要求负载电流达到一定值，如图中的20mA附近，如小于此值则电压变动也很大。
