西门子大功率变频器G150并联运行

2015/04/20 | 作者: 广州科誉 | 查看: | 评论: 0 | 来源: 科誉变频器维修培训官网

随着工业技术的发展，交流电机的容量越来越大，型号越来越多。仅仅依靠单台变频器已经不能满足各种型号的电动机要求，而且受功率开关管等级的限制，单台变频器的容量是有限制的，所以不能满足大功率电机的需求。变频器并联技术很好的解决了这一问题。下文将以西门子大功率变频器G150为例，介绍西门子变频器并联运行的基本原则。

G150并联配置基本原则：

Ø 主电源供电部分x2

主断路器和主接触器x2

电源组件x2

电机连接组件x2

配置中仅需一个的部件

CU320

AOP30

TM31

可并联的G150的功率范围如下表一（注：做并联连接时，G150的输出电流会相应减小）：

表一、G150可并联使用的功率范围



2. G150的6脉动并联配置（适用于2007年8月后产品，不适用于2007年8月前生产的产品）

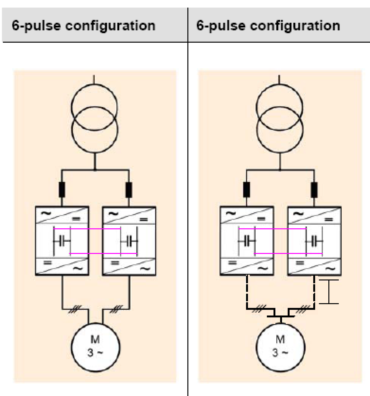

图二、G150的6脉冲原理图





2.1 配置基本原则：

适用于双绕组变压器。

须配置进线电抗器Uk=2%（a relative short-circuit voltage of Uk=2%, 选件L22不能选用）。

直流母线并联连接。

可连接双绕组或单绕组电机。

须使用对称电缆（如变压器到变频器电源进线侧电缆、母线并联连接的电缆应使用相同截面积、相同长度的电缆；电机模块与电机的连接电缆也须为相对称的电缆）。

连接单绕组电机时，控制模式为空间矢量（SVM）。

连接双绕组电机时：空间矢量（SVM）+脉宽边缘调制（PEM）。

连接绕组电机时最大输出电压为输入电压的92%；连接双绕组电机时最大输出电压为输入电压的97%。
