脉冲产生电路

2020/10/06 | 作者: 广州科誉 | 查看: | 评论: 0 | 来源: 科誉变频器维修培训学校,变频器维修包学会

分享到:

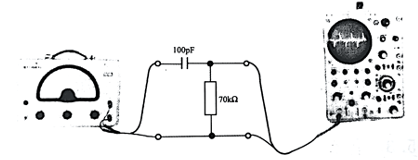

脉冲产生电路



多谐振荡器是基本的脉冲产生电路。

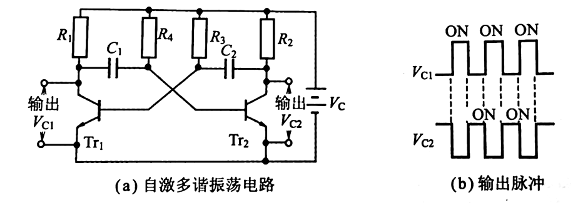

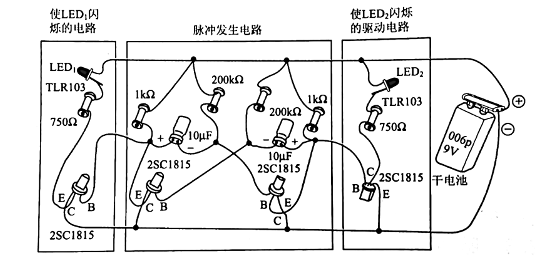

用图1所示的脉冲产生部分即为一多谐振荡器,图2(a)示其电路结构,图2(b)是其输出脉冲的情形。




在此电路中,其基本结构为采用了2个晶体管的CR耦合2级放大电路,是将Tr2的输出100%正向反馈(使输出的极性与输入保持一致全部返回给输入端)给Tr1的振荡电路。



简单地说,就是利用C1、R1和C2、R2的充放电作用,改变对方晶体管基极的输入电压,使晶体管起开关作用。



例如,Tr1为ON时,集电极电压几乎接近于0。由于C1向Tr2的基极加上负电压,而使其成为OFF。



以Tr1、Tr2为中心,电路呈左右对称,所以动作正好相反,Tr1为ON时,Tr2为OFF;Tr2为ON时,Tr1就为OFF。这样交替动作,其输出Vc1和Vc2如图2(b)所示。



因此,可以使图1中的发光二极管交替地闪亮。
