你所不知道的触发器小知识

2020/10/07 | 作者: 广州科誉 | 查看: | 评论: 0 | 来源: 科誉变频器维修培训学校,变频器维修包学会

分享到:

什么是触发器



触发器是一种脉冲发生电路,输出波形具有2种不同的稳定状态。

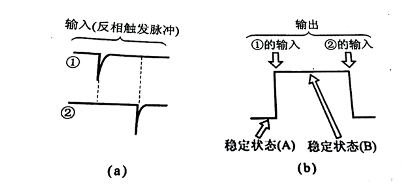

如图(a)所示,每当输入①和②时,图(b)所示的输出状态就不断地交替变化:稳定状态(A)→稳定状态(B)→稳定状态(A)......



双稳定输出状态与跷跷板非常相似,总有一方贴近地面,没有中间状态。这种动作,可以用来计数(count)或用于存储元件。



那到底什么是触发器?



Flip Flop(触发器、双稳态多谐振荡器)这个名字有点古怪,查阅字典可以找到如下的说明:



如果按字面翻译的话,不容易抓住它的确切含义。可理解为:Flip是对某种事物的作用,而Flop则指受此事物作用发生后的状态。

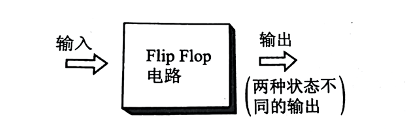

如图所示,Flip Flop(简称FF)的作用与受作用状态,正好表现了电路由于输入的作用,呈现两种不同状态的输出。并且,这两种状态区别是明显的,具有二态的性质。这一性质,使之可广泛应用于存储和计数。



那它的输出波形又是如何的呢?



通常,我们将脉冲发生器的输出波形是否保持在某个电位,用稳定或自激这样的术语加以表达。

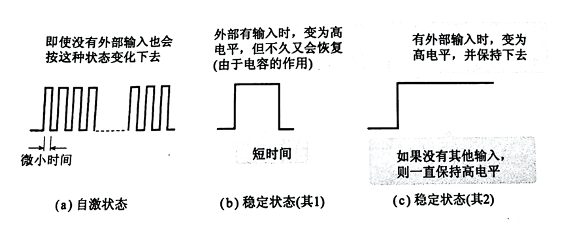

所谓自激,如图 (a)所示,是指输出波形的电位只是瞬时保持在某个电位上,立刻又返回到0的一种状态。



与此相对比,如图 (c)所示,输出波形持续保持在某一固定电位不变的状态称作稳态,这就是Flip Flop。



图(b)所示输出波形的特征是:在有输入时,输出保持在某一固定的电位水平,但随着电路的CR值(时间常数)衰减,不久又回到0。



图 (a)表示的是在某一电位与0之间的不断重复,因为没有稳定状态,所以称作自激多谐振荡器。图 (b)可看作仅有一个稳定状态,所以称作单稳态多谐振荡器。图(c)在下一个输入未到达之前,持续保持在0或某一固定电位,因为有2个稳定状态,所以称作双稳态多谐振荡器



以上三种是脉冲发生电路中以利用晶体管开关作用的三种代表性电路。其中,图(c)就是被称作Flip Flop的触发器。
