什么是锯齿波

2020/10/10 | 作者: 广州科誉 | 查看: | 评论: 0 | 来源: 科誉变频器维修培训学校,变频器维修包学会

分享到:

什么是锯齿波

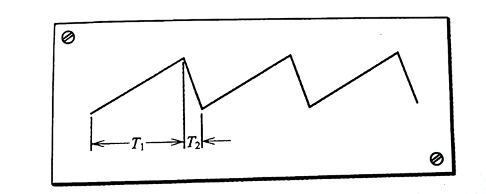

锯齿波如图所示,正如其名称所述的那样,具有钢齿的形状。



设脉冲的上升时间为T1,下降时间为T2,则锯齿波的特征是T1>> T2。若T1= T2,则称作三角波(参见图)。




这种波形用在什么地方呢?具有复杂的性质或是与众不同特殊性质的东西,乍一看来较难对付。但是,如果能巧妙地利用它的特性,那是十分有价值的。锯齿波就是一个很好的例子。



那为什么需要锯齿波呢?



这两个偏转线圈中应该流通怎样波形的电流才好呢?以水平偏转线圈为例,为使电子束实现左 — 右 — 左的移动,以图(a)的正弦波和图(b)的锯齿波来进行说明。

电子束带的是负电,假设现在偏转线圈中没有流通电流,电子束在显像管的中心打出一个光点。当偏转线圈中流通正负电流时,因产生的磁场将使电子束偏移方向。



使用如图(a)所示的正弦波时,因为从t1到t2之间是非线性的,所以电子束的速度在中央部分(t附近)比较快,而在t1和t2处移动比较慢。因此使图像在显像管的中央部分拉宽,在周围变窄。另外,t2到t3之间的时向比t1到t2之间的时间短为好。这是因为,就像读横排书时眼睛的动作一样,换行是瞬时进行的,所以电子束返回t3的时间越短越好。



相对而言,使用图(b)所示的锯齿波时,从t1到t2之间的变化是线性的,因此,电子束的移动速度是均一的。所以不会产生上面所述的那种图像。而且,从t2到t3的时间设为t1到t2所花时间的10%左右,所以电子束从右向左的移动很快。



因为有这样的要求,所以锯齿波具备了水平偏转的必要条件。
