触发器的原理

2020/10/08 | 作者: 广州科誉 | 查看: | 评论: 0 | 来源: 科誉变频器维修培训学校,变频器维修包学会

分享到:


1.  RS触发器

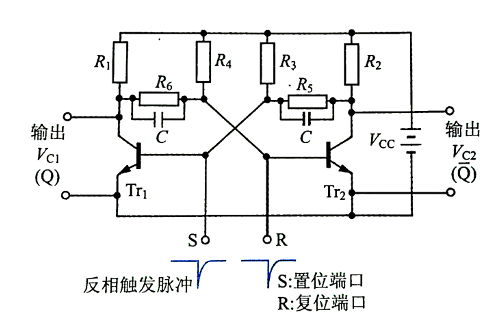

此电路原理是:当晶体管Tr1、Tr2中的一个为ON(导通状态)时,另一个则为OFF(断开状态)。 当刚接通电源开关时,初始时哪一个晶体管导通的是随机的。但两个不会同时导通(ON)或断开(OFF)。

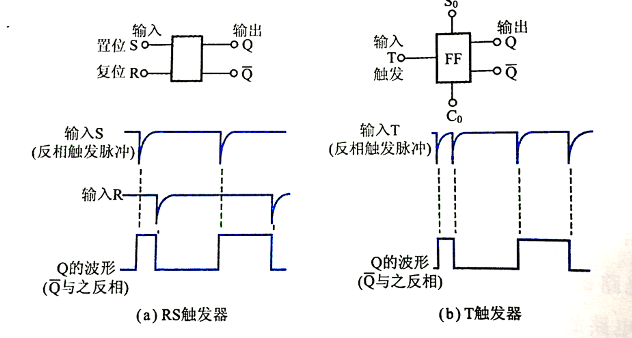

触发器也有基本动作一样的多种类型。图(a)表示的是一种被称作为RS触发器的电路,图中表示了它的图示符号和输出波形。




S表示置位(set),R表示复位(reset),是输入脉冲的端口。向S端输入脉冲后,触发器为置位状态;向R端输入脉冲,则变为复位状态。此时输出Q与Q的波形总是相反。



2.  T触发器



它的原理本身与RS触发器一样,T触发器将R端和S端合并为一个端口,并将之称作T(trigger,触发的意思)端。



S0是将触发器设为置位状态的端口,C0则是与当前状态无关置0(清除)的端口。每当脉冲由输入端口T输入时,输出状态反转。用图(b)所示的动作以及符号表示。



也就是说,每当向T端口输入2个脉冲,就能使输出恢复为原来的状态。因此,T触发器经常被用来计数。
