微分电路与积分电路

2020/10/13 | 作者: 广州科誉 | 查看: | 评论: 0 | 来源: 科誉变频器维修培训学校,变频器维修包学会

分享到:

微分电路与积分电路

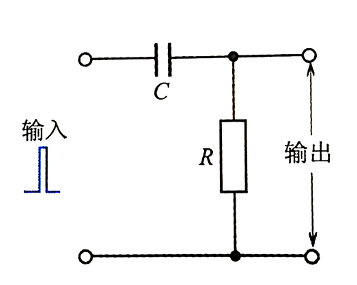

图中所示的电路称作微分电路,是一种RC组合电路,输出为R的两端。

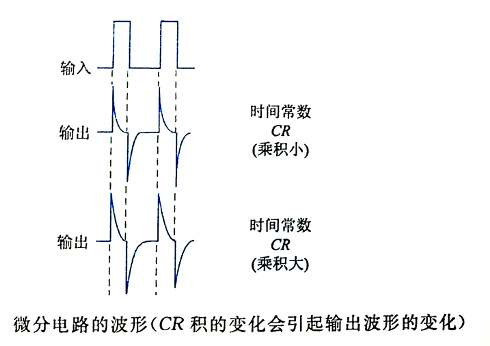

微分电路的输出波形如图所示。只有当输入脉冲发生二态性的变化(波形急剧上升或急剧下降)时,输出端才会出现其变化。




这是因为,当电路中施加的输入脉冲急剧上升时,这个瞬间的脉冲电压几乎全部加在了电阻R上。此后随着对电容C的充电,电阻两端的电压逐渐下降。当电容器中积蓄了一定量的电荷后,再也没有电荷的移动,输出也就为0。



输入脉冲变为0的时候,电容发挥电源的作用,因为放电电流的方向与充电时相反,所以输出波形反向。



输出波形随输入脉冲的振幅、时间常数的不同而变化。



积分电路



图中所示的电路称作积分电路,是一种RC组合电路,输出为C的两端。




积分电路的输出波形如图表示。当输入脉冲加载到电容C上时,其充电状态如实反映到输出波形中。这是因为,输入脉冲电压上升时,电容逐渐被充电,输出波形随时间的增长而逐渐增大。



当电容中积蓄的电荷量达到其电容量时,输出不会再增加,因此保持一个定值。但由于脉冲的宽度通常很小,在输出达到定值之前,脉冲振幅就已变为0,从此时即开始转为放电,而最终变为0。



积分波形不会像微分波形那样出现朝下的情况,但输出波形根据输入脉冲的宽度、时间常数等不同而变化。
