逻辑电路了解下

2020/10/14 | 作者: 广州科誉 | 查看: | 评论: 0 | 来源: 科誉变频器维修培训学校,变频器维修包学会

分享到:

电梯、铁路的售票系统由于其服务性质的需要,为了实现、并且准确的运行,需将逻辑电路有效地组合起来加以利用。因此,逻辑电路可以说起着系统心脏的作用。



另一方面,即使是复杂的计算器,如果将其分解开来,可以发现它也只不过是由一些基本的逻辑电路组合而成的。



本章学习逻辑电路的基础知识,通过组建各种各样的电路来理解它们的工作原理。



就以我们日常生活中使用的数字式钟表和计算器等等,都是巧妙地利用了电子信号(ON、OFF)制成的。它的基本元件就是逻辑电路。



逻辑(logic)一词具有“条理清晰的见解“的含义,它是建立在给一系列组合电路输入电子信号(ON、OFF),然后读取其输出这一过程基础上的。



接下来我们来了解公共汽车下车呼叫灯的工作原理

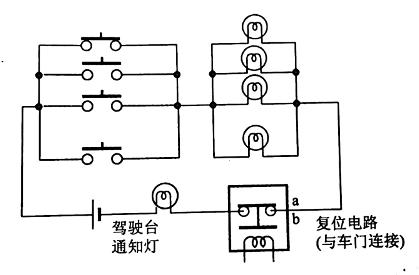

在日本,无人售票公共汽车的座位旁边或是车厢顶部都有几组通知司机用的下车呼叫灯与按钮。乘客只要按下其中的任何一个开关,所有的信号灯就一齐点亮,通知司机有乘客要下车。汽车到站、打开车门后,复位电路发挥作用,使电路恢复原状(关掉所有的信号灯)。其基本电路如图所示。

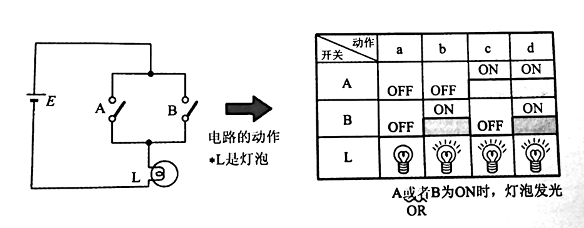

图为以并联方式连接的2个开关与信号灯的关系。




将开关的开、关(ON或OFF)与信号灯的亮、灭之间用“1”、“0”对应,表中总结了输入输出的所有状态,这种表称作真值表。



动作

输入

输出

A

B

L

a

0

0

0

b

0

1

1

c

1

0

1

d

1

1

1





完成这种动作的电路(并联接点电路)称作逻辑(运算)电路或称作OR电路。公共汽车的下车呼叫设备就是通过按下并联的按钮开关而工作的,所以它是一个OR电路应用实例。
