使用土隆电路的相位角变化

2020/11/06 | 作者: 广州科誉 | 查看: | 评论: 0 | 来源: 科誉变频器维修培训学校,变频器维修包学会

分享到:

使用土隆电路的相位角变化



那么,加在整流栅上的电流之相位角是如何变化的呢?让我们举一个发生整流栅电流的土隆(Toulon)电路的例子来说明。

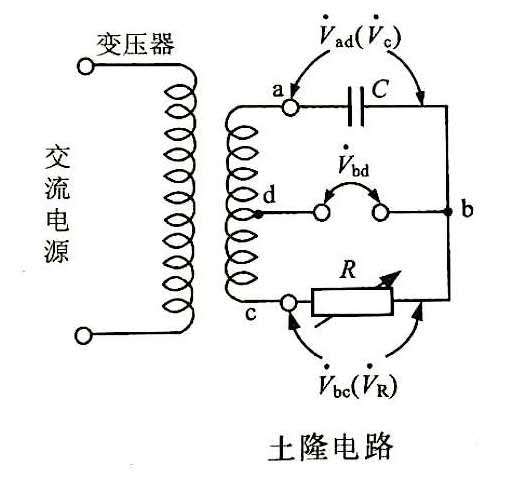

图中就是所谓的土隆电路。


在此电路中,电阻R是可变的,它使输出Vbd之间的相位角发生变化,将Vbd输出加在可控硅的整流栅上作为触发信号,就可以改变可控硅阴极、阳极之间开始导通的时机。



图是表示此土隆电路的各个电压之间的矢量关系图。


其中,由于电路的性质,电阻R的端电压VR与电容C的端电压VC一直存在90°的相位差。另外,变压器的次级电压Vac是不变的,其中bd之间的输出电压Vbd的大小位于半圆abc上,是固定的(bd为圆的半径)。

因此,土隆电路的输出电压Vbd具有大小固定、仅相位角随着电阻R的变化而显著变化的性质。



表为改变电阻R时相位角变化的数据例。

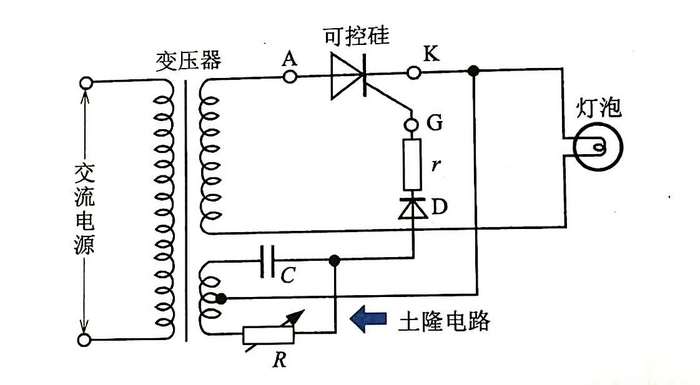

图为基于可控硅的灯泡调光电路,上述土隆电路位于电路的下部中央,被加在可控硅的栅极和阴极之间。


灯泡的调光可以通过改变电阻R的大小来进行。
