三端双向可控硅与双向触发二极管

2020/11/08 | 作者: 广州科誉 | 查看: | 评论: 0 | 来源: 科誉变频器维修培训学校,变频器维修包学会

分享到:

三端双向可控硅与双向触发二极管

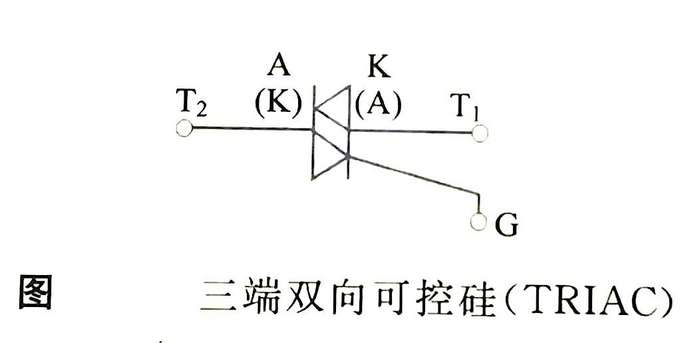

TRIAC被称作三端双向可控硅(参见图)。在电极T1、T2之间加上电压,无论它的极性如何,只要再加上触发电压就可被导通。


TRIAC的名称来自于其控制三极(TRIOD)的交流(AC)电功率。

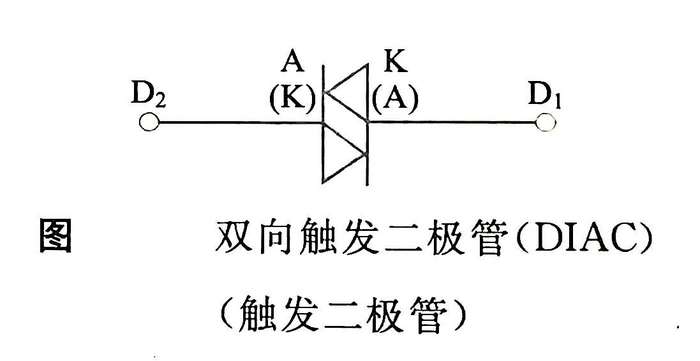

而DIAC称为双向触发二极管(参见图)。


只要在电极D1、D2之间加上电压,无论它的极性如何,只要这个电压超过某一电压值(崩溃电压),两个电极就会导通。具有如此性质的双向触发二极管,可作为三端双向可控硅获取触发的元件使用,因此它又被称为触发二极管。DIAC 的名称来自于它具有二极(DIODE)的交流(AC)开关作用。



那它有什么作用呢?

用三端双向可控硅进行调光

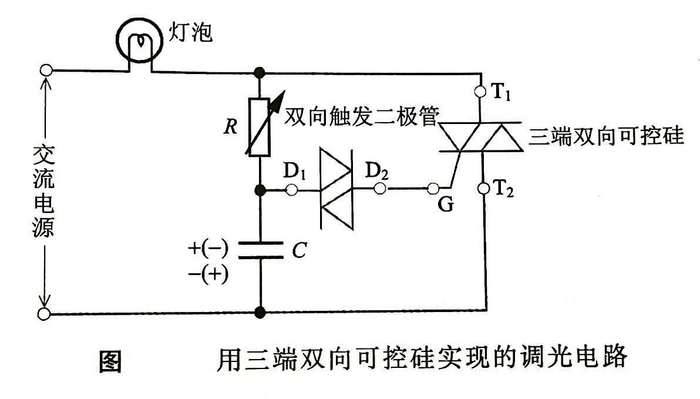

图是由三端双向可控硅和双向触发二极管组成的基本调光电路,用一个电阻和一个电容构成相位电路,结构很简单。


在电阻R和电容C的两端加上电压,根据电压的极性,电容中存储相应的电荷。



当电容C两端的电压超过双向触发二极管的击穿电压时,C中存储的电荷对三端双向可控硅的栅极放电,触发三端双向可控硅,使T1和T2之间导通。导通的时机可通过增减电阻R来改变,所以能够对灯泡进行调光。
